Стандартные аксонометрические проекции

ГОСТ 2.317-69 рекомендует к применению на чертежах следующие пять видов аксонометрических проекций.

1.   Ортогональная изометрия. Показатели искажения равны между собой ( k = m = n = 0.82). На практике чаще всего используют приведенные показатели искажения, которые принимают равными 1. Поэтому изображение в этом случае увеличивается в 1.22 раза. Треугольник следов в этой проекции равносторонний, а значит углы между аксонометрическими осями координат равны 120° (рис.1.8).

2.   Ортогональная диметрия. Соотношение показателей искажения принимается k = n = 2m. Тогда их величина должна быть равна k = n » 0.94 , m » 0.47. Вместо этих значений пользуются приведенными показателями искажения k = n =1, m = 0.5 (изображение увеличивается в 1.06 раза). Расположение осей аксонометрической системы координат показано на рис.1.9.

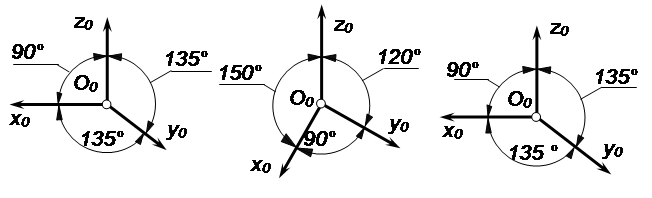

3.   Косоугольная фронтальная изометрия. Показатели искажения следующие: k = m = n = 1. Расположение осей аксонометрической системы координат показано на рис. 1.10.

Рис.1.8                                                 Рис.1.9

4.   Косоугольная горизонтальная изометрия. Показатели искажения следующие: k = m = n = 1. Расположение осей аксонометрической системы координат показано на рис.1.11.

5. Косоугольная фронтальная диметрия. Показатели искажения k = n = 1, m = 0.5. Расположение осей аксонометрической системы координат показано на рис.1.12.

Рис.1.10                           Рис.1.11                          Рис.1.12
